CORTINAS METÁLICAS

Modelos de cortinas

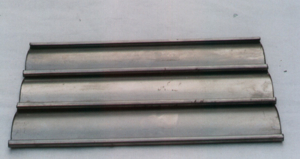

Nervada para pintar



Está tablilla tiene una altura de 7 cm. y un nervio central que le otorga mayor resistencia. En cuanto al material, se realiza en chapa doble decapada reforzada.

Nervada Galvanizada



Está tablilla tiene una altura de 7 cm. y un nervio central que le otorga mayor resistencia. En cuanto al material, se realiza en chapa galvanizada liviana, reforzada y súper reforzada.

Nervada Microperforada Galvanizada



Está tablilla tiene una altura de 7 cm. y un nervio central que le otorga mayor resistencia. En cuanto al material, se realiza en chapa galvanizada reforzada

Bombé para pintar



Está tablilla tiene una altura de 6 cm. En cuanto al material, se realiza en chapa doble decapada reforzada

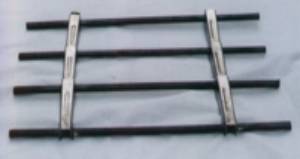

Maya alza



Esta construida en hierro redondo de 9.5 mm. de diámetro unidos mediante ligazos de chapa bwg nº 18 soldado en todas las uniones. La medida de los rectángulos es aproximadamente 25 cm. de ancho y 7 cm. de alto.



MODELOS DE GUÍAS:

Guía Reforzada

Guía Común



  • Engranajes y cojinetes: de fundición de hierro
  •
  • Tubos y Guías de chapa reforzada
  •
  • Ejes: de hierro trafilado calidad SAE 1010
  •
  • Motores desde 1/8 a 1 1/2 HP, Blindados y Semi Blindados
  •





    Cómo medir una cortina



    1.      Taparrollos: se deberán proveer 45 cm. Para el mismo y así asegurar el perfecto funcionamiento del engranaje de transmisión.



    2.      Alto: Medida desde el nivel de piso terminado a la parte baja del dintel.



    3.      Ancho: Medida de fondo a fondo de guía si estuvieran colocadas, sino, de pared a pared.

    4.      Máquina: Para su colocación es indispensable un espacio de 12 cm., Debiendo ser ubicada del mismo lado del que se desee accionar la cadena o motor.

    5.      Punta de eje: del lado contrario al engranaje, se levantará un pilar de 5 cm. Como mínimo donde se alojará la punta del eje de transmisión y el cojinete.





    MOTORES PARA AUTOMATIZAR CORTINAS



    Moto Reductor Blindado

    Moto Reductor Semi-blindado
